Микропроцессорный блок управления возбудителем МБВ.008

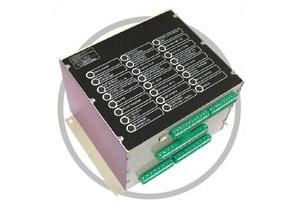

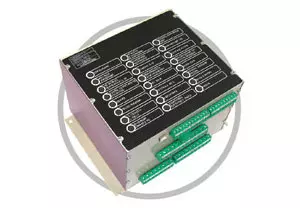

Цифровой блок МБВ.008

Микропроцессорный блок управления тиристорным возбудительным устройством МБВ.008 применяется в качестве основной системы управления для серийного производства тиристорных возбудительных устройств синхронных двигателей, а также при модернизации устаревших возбудителей с заменой аналоговой системы управления на микропроцессорную.


Блок МБВ.008 пригоден для модернизации ВСЕХ ВИДОВ тиристорных возбудителей, когда-либо выпускавшихся нашей промышленностью: ВТЕ, ВТЦ, ТЕ, ТВУ, ТВ, ТЭП. Следуя разработанным рекомендациям, принципиальным и монтажным схемам, можно быстро произвести реконструкцию возбудителей силами электрослужбы предприятия. МБВ существенно расширяет функциональные возможности возбудителя. Программируемая основа позволяет улучшать функциональность устройства при появлении новых версий программного обеспечения, и оперативно вносить изменения, учитывающие специфику Вашего производства. Применение МБВ продлевает ресурс и повышает бесперебойность работы привода, снижает эксплуатационные расходы, счета за электроэнергию (компенсация реактивной мощности нагрузки). Вы можете выбрать интерфейс и протокол для интеграции в АСУ ТП, организовать согласованную работу возбудителя с системой плавного пуска, в случае незапланированного отключения двигателя, пролистайте журнал событий, он сохранит не только время и причину события, но и покажет осциллограмму всех параметров до и после события, там же хранится статистическая информация. Сенсорный ЖК-дисплей (опция) повысит информативность системы возбуждения.

При модернизации возбудителя, замены требует не только система управления, но и релейно-контакторная аппаратура возбудителя, для этих целей мы можем предложить комплект для ремонта тиристорных возбудителей, в составе которого содержится все необходимые для реконструкции материалы.

Назначение

Блок MБВ.008 предназначен для управления тиристорным возбудительным устройством синхронного двигателя и обеспечивает питание обмотки возбуждения синхронного двигателя автоматически регулируемым выпрямленным током при прямом, реакторном пуске, синхронной работе и других режимах. Блок позволяет управлять мостовыми и нулевыми схемами выпрямления, в том числе и с параллельным включением тиристоров (1, 2, 4 тиристора на фазу).

Система управления МБВ.008 обладает следующими функциями:

  • Управление всеми видами тиристорных схем выпрямления (в т.ч. резервируемых, с основной и форсировочной группами тиристоров);
  • 7 автоматических режимов управления возбуждением двигателя (основные: энергосберегающий режим cosф = 1, система компенсации реактивной мощности в узле нагрузки);
  • Журнал событий с часами реального времени в энергонезависимой памяти блока (31 осциллограммы по 16 сек — 8 секунд до и 8 секунд после события), фиксируются все аварии, включение/отключение питания контроллера, включение/отключение двигателя;
  • Сбор статической информации: наработка двигателя и блока в часах, количество включений двигателя, кол-во аварийных отключений двигателя (учет каждого типа аварии). Предупреждение после наработки двигателем заданного количества часов;
  • Связь с АСУ ТП: Modbus RTU, Modbus TCP/IP, Profibus DP
  • Совместная работа с системами плавного пуска и регулирования скорости вращения;
  • Все виды защит двигателя и возбудителя. Защита от генераторного режима, для систем с высоким обратным давлением.

Технические характеристики

  • Габариты (ширина х высота х глубина): 234 х 174 х 141мм
  • Масса: 2,9 кг
  • Напряжение питания:
    - переменное напряжение: 100 – 380 В
    - постоянное напряжение: 140 – 250 В
  • Потребляемая мощность: 15 Вт
  • Рабочий диапазон температур: -40...+85 оС
